Como medir com precisão a resistência de componentes elétricos?

Ei! Como fornecedor de peças elétricas, vi em primeira mão como é crucial medir com precisão a resistência das peças elétricas. Quer você seja um entusiasta do faça você mesmo, um eletricista profissional ou alguém que trabalha em um ambiente de produção, obter medições precisas de resistência pode fazer uma enorme diferença no desempenho e na segurança dos sistemas elétricos. Nesta postagem do blog, vou compartilhar algumas dicas e truques sobre como medir com precisão a resistência de peças elétricas.

Por que a medição precisa da resistência é importante

Primeiro, vamos falar sobre por que a medição precisa da resistência é tão importante. A resistência é uma propriedade fundamental dos componentes elétricos e afeta a forma como a corrente flui através de um circuito. Se você estiver trabalhando em um projeto onde os valores de resistência são críticos, como em um dispositivo eletrônico sensível ou em um sistema de energia de alta tensão, mesmo um pequeno erro na medição de resistência pode causar mau funcionamento, redução de eficiência ou até riscos de segurança.

Por exemplo, se você estiver substituindo um resistor em um circuito e o novo resistor tiver um valor de resistência diferente do original, isso poderá fazer com que o circuito consuma muita ou pouca corrente. Isso pode danificar outros componentes do circuito ou fazer com que o dispositivo pare de funcionar completamente.

Ferramentas para medir resistência

A ferramenta mais comum para medir resistência é um multímetro. Um multímetro é um dispositivo versátil que pode medir tensão, corrente e resistência. Quando se trata de medir resistência, você deve configurar seu multímetro para a configuração de resistência (ohms).

Existem dois tipos principais de multímetros: analógicos e digitais. Os multímetros analógicos usam uma agulha para indicar o valor medido, enquanto os multímetros digitais exibem o valor em uma tela digital. Os multímetros digitais são geralmente mais precisos e fáceis de ler, por isso recomendo usar um.

Preparando-se para a medição

Antes de começar a medir a resistência de uma peça elétrica, há algumas coisas que você precisa fazer para garantir resultados precisos.

1. Desligue o circuito: Isso é super importante. Você nunca deve medir a resistência de um componente enquanto o circuito estiver ligado. A tensão no circuito pode interferir na medição da resistência e até danificar o multímetro. Portanto, certifique-se de desligar a fonte de alimentação e desconectar o circuito de qualquer fonte de alimentação.
2. Verifique o multímetro: Certifique-se de que seu multímetro esteja funcionando corretamente. Você pode fazer isso testando-o em um resistor conhecido. Se o multímetro não mostrar o valor correto de resistência para o resistor conhecido, pode ser necessário calibrar ou reparar.
3. Limpe os cabos dos componentes: Sujeira, poeira e oxidação nos fios do componente elétrico podem aumentar a resistência de contato e afetar a precisão da sua medição. Use um pano limpo ou uma pequena escova de aço para limpar os cabos antes de fazer a medição.

Fazendo a medição

Depois de preparar tudo, é hora de fazer a medição da resistência.

1. Conecte as pontas de prova do multímetro: Defina seu multímetro para a faixa de resistência apropriada. Se você não tiver certeza de qual faixa usar, comece com a faixa mais alta e ajuste-a para uma faixa mais baixa, se necessário. Conecte a ponta de prova preta à porta COM (comum) do multímetro e a ponta de prova vermelha à porta VΩ (tensão/resistência).
2. Coloque as sondas no componente: Encoste as pontas de prova nos dois terminais do componente elétrico. Certifique-se de que as sondas tenham um bom contato com os cabos. Se o contato for ruim, você obterá uma medição imprecisa.
3. Leia a medição: Assim que as pontas de prova estiverem no lugar, leia o valor da resistência exibido na tela do multímetro. Se o valor estiver fora da faixa ou o display mostrar “OL” (sobrecarga), será necessário ajustar a faixa no multímetro para uma configuração mais alta.

Medindo em um Circuito

Às vezes, pode ser necessário medir a resistência de um componente enquanto ele ainda está no circuito. Isso pode ser um pouco complicado porque outros componentes do circuito podem afetar a medição.

1. Isole o componente: Se possível, desconecte um dos fios do componente do circuito. Isso isolará o componente e permitirá medir sua resistência sem a influência de outros componentes.
2. Use a fórmula de resistência paralela: Se não for possível desconectar o componente, você precisará usar a fórmula da resistência paralela para calcular a resistência do componente. A fórmula para calcular a resistência total (R_total) de dois resistores (R1 e R2) em paralelo é:
   1/R_total = 1/R1 + 1/R2
   Você pode usar esta fórmula para calcular a resistência do componente de seu interesse se souber a resistência total do circuito e a resistência dos outros componentes.

Lidando com os efeitos da temperatura

A resistência também pode ser afetada pela temperatura. A maioria dos componentes elétricos tem um coeficiente de temperatura positivo, o que significa que a sua resistência aumenta à medida que a temperatura aumenta.

Para obter uma medição precisa da resistência, você deve medir a resistência na temperatura operacional do componente. Se você estiver medindo a resistência em temperatura ambiente e o componente operar em uma temperatura mais alta, será necessário levar em consideração o coeficiente de temperatura.

Exemplos de peças elétricas e sua medição de resistência

Vamos dar uma olhada em algumas peças elétricas específicas e como medir sua resistência.

• Resistores: Os resistores são os componentes elétricos mais comuns usados ​​para controlar o fluxo de corrente em um circuito. Medir a resistência de um resistor é simples. Basta seguir os passos que mencionei acima. A maioria dos resistores tem seu valor de resistência impresso, para que você possa comparar sua medição com o valor impresso. Por exemplo, se você tiver umVolvo 23162321resistor, meça sua resistência e certifique-se de que esteja dentro da faixa de tolerância especificada pelo fabricante.
• Capacitores: Os capacitores armazenam energia elétrica. Ao medir a resistência de um capacitor, você notará que o valor da resistência mudará com o tempo. Isso ocorre porque um capacitor carrega e descarrega. Para medir a resistência de um capacitor, você pode usar a configuração “diodo” ou “continuidade” do multímetro. Se o capacitor estiver funcionando corretamente, você deverá ver uma pequena explosão de baixa resistência seguida por um aumento na resistência à medida que o capacitor é carregado.

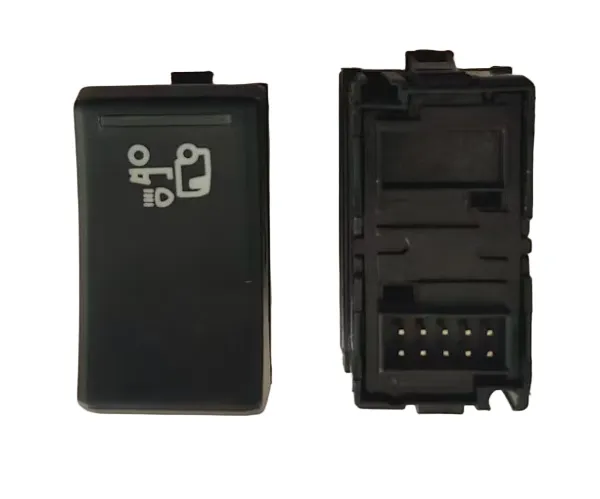

• Interruptores: Os interruptores são usados ​​para abrir e fechar circuitos. Para medir a resistência de uma chave, ajuste seu multímetro para a configuração de resistência e coloque as pontas de prova nos dois terminais da chave. Quando a chave está fechada, a resistência deve estar próxima de zero. Quando a chave está aberta, a resistência deve ser muito alta (idealmente infinita). Por exemplo, oBotão de controle Volvo 21211220pode ser testado desta forma.
• Relés: Os relés são interruptores eletromagnéticos. Para medir a resistência de uma bobina de relé, coloque as pontas de prova nos dois terminais da bobina. O valor da resistência deve estar dentro da faixa especificada pelo fabricante. Se você estiver medindo os contatos de um relé, siga o mesmo procedimento de uma chave. OVolvo 24438826o relé pode ser verificado desta maneira.

Conclusão

Medir com precisão a resistência de peças elétricas é uma habilidade essencial para quem trabalha com sistemas elétricos. Seguindo as dicas e técnicas que compartilhei nesta postagem do blog, você pode garantir que suas medições sejam tão precisas quanto possível.

Se você procura peças elétricas de alta qualidade, estamos aqui para ajudar. Oferecemos uma ampla gama de componentes elétricos, incluindo resistores, capacitores, interruptores e relés. Esteja você trabalhando em um pequeno projeto DIY ou em uma grande aplicação industrial, nós temos as peças que você precisa.

Se você tiver alguma dúvida sobre nossos produtos ou precisar de ajuda com medição de resistência ou qualquer outro problema elétrico, não hesite em nos contatar. Estamos sempre felizes em ajudá-lo a encontrar as peças certas para suas necessidades e garantir que elas tenham o melhor desempenho.

Referências

• "Fundamentos de Engenharia Elétrica" ​​por Charles K. Alexander e Matthew NO Sadiku
• "Eletrônica Prática para Inventores", de Paul Scherz e Simon Monk
